按照壓力狀態可分為吸送式氣力輸送裝置，壓送式氣力輸送裝置，混合式氣力輸裝置，下面就分析一下它們的具體工作流程是怎樣的。

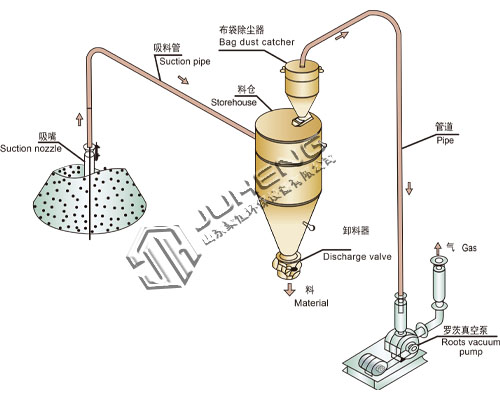

吸送式氣力輸送裝置是利用羅茨風機或負壓羅茨風機作為氣源設備，取料裝置部件多為吸嘴、誘導式接料器等，最常見的工藝布置系統如圖 1所示。氣源設備裝在系統的末端，當風機轉后，整個系統形成負壓，由管道內外存在的壓力差空氣被吸人輸料管。與此同時物料和一部分空氣便同時被吸嘴吸人，并被輸送到分離器。在分離器中，物料與空氣分離。被分離出來的物料由分離器底部的旋轉式卸料器卸出，而未被分離出來的微細粉粒隨氣流進人除塵器中凈化，凈化后的空氣經系統中配置的消聲器排入大氣。
圖一

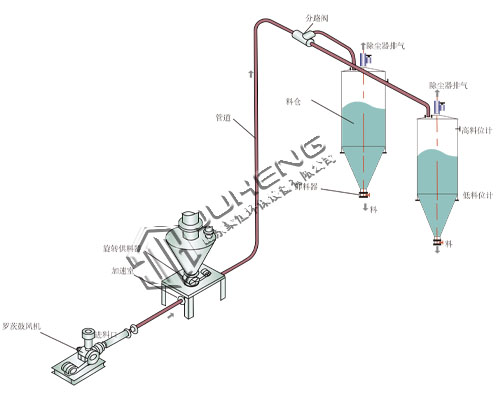

壓送式氣力輸送裝置有低壓壓送式氣力輸送裝置、高壓壓送式氣力輸送裝置、流態化壓式氣力輸送裝置及脈沖栓流式氣力輸送裝置等各種類型。不論是上述何種類型的裝置，其氣源設備均設在系統的進料端。由于氣源設在系統的前端，物料便不能自由流暢地進人輸料管，而必須采用密封的供料裝置。為此，這種裝置系統的供料部件較吸送式復雜。當被輸送的物料被壓送到達輸送目的地后，物料在分離器或貯倉中分離并通過卸料裝置卸出，壓送的空氣則經除塵器凈化后排入大氣。圖2為低壓壓送式氣力輸送裝置的典型系統。
圖2

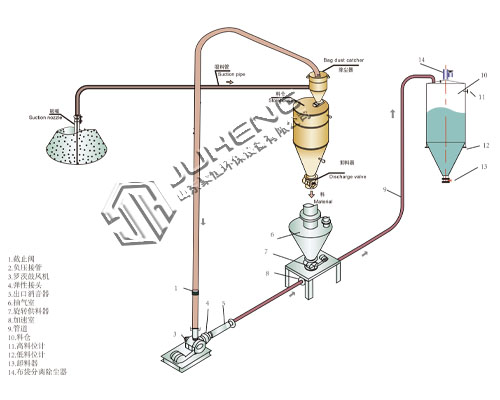

將吸送式氣力輸送裝置與壓力式氣力輸送裝置相結合稱之為混合式氣力輸送裝置。例如，物料從吸嘴進人輸料管吸送到分離器，經下部的卸料器卸出(它又起著壓送部分的供料器作用)并送入壓送輸料管，從而分離器出來的空氣經風管進入風機，經壓縮后進入輸料管將物料壓送到卸料地點。物料經卸料器排出，而空氣則經除塵凈化后經風管消聲器排入大氣中?；旌鲜綒饬斔脱b置兼有吸送式和壓送式裝置的特點?？梢詮臄堤幬蠅核偷捷^遠之處，但它的結構較復雜，氣源設備的工作條件較差，易造成風機葉片和殼體的磨損。如圖3所示
圖三
如果您對氣力輸送系統有著疑問，歡迎您與我們聯系，我們的專業將為您解答。
